クリンシルトップTOMBO No.1120

高温蒸気にも使用できる非石綿シートガスケットが誕生しました。
石綿ジョイントシートの実用領域をカバーできます。
膨張黒鉛シートに比べて大口径品にも対応でき、取り扱い性も優れています。

特 長
耐熱性と耐薬品性に優れます
  2MPaの飽和蒸気に使用できます。
  シール性・耐薬品性は石綿ジョイントシートに匹敵します。
既存設備の設計にも対応できます
  m値、y値は石綿ジョイントシートと同じです。
  最大外形Φ2520、特殊形状にも対応できます。
取り扱い性が優れています
  傷がつきにくく、柔軟性に富んでいます。
環境と安全性に配慮しています
  石綿を一切含みません。

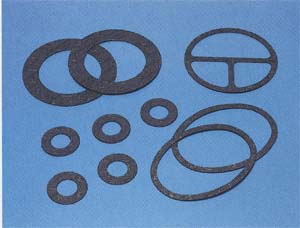

クリンシルトップ(TOMBO No.1120)

用 途 構 造
各種配管のフランジ・バルブ・機器等のガスケット 膨張黒鉛を主体にアラミド繊維で補強した石綿を一切含
まない黒色のシートガスケットです。バインダーに耐油
性ゴムを使用しています。

製作範囲
(mm)
厚さ
0.5
0.8
1.0
1.5
2.0
3.0
打ち抜き品製作最大外径
Φ2520
シート標準寸法
1270×1270(1S) 1270×3810(3S) 2540×3810(6S)

締め付けに関する推奨値
ガスケット厚さ

ガスケット係数
m(−)

最小設計締付圧力
y(N/m2
最小締め付け面圧σ3
許容締め付け面圧
水・油系流体
(N/mm2
ガス系流体
(N/mm2
ペーストなし
(N/mm2
ペースト塗布時
(N/mm2
0.8o
3.50
44.8
14.7
34.3
294.2
68.6
1.5o
2.75
25.5
14.7
34.3
196.1
68.6
3.0o
2.00
11.0
14.7
98.0
68.6

使用範囲
※上記使用範囲以外でのご使用に関しては、別途ご相談ください。

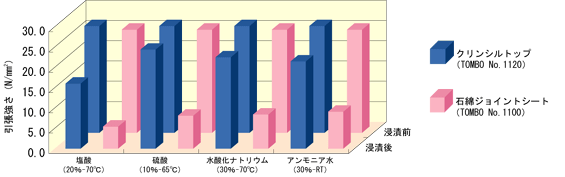

耐薬品性
  ※浸漬時間:22hr
※その他の流体については、確認が必要です。別途ご相談ください。

特性値(実測値)
性能/製品名
クリンシルトップ
TOMBO No.1120

【参考】
石綿ジョイントシート
TOMBO No.1100
非石綿ジョイントシート
TOMBO No.1995
厚さ               (o)
1.5
1.5
1.5
密度            (g/cm3
1.53
1.90
1.81
引張強さ         (N/mm2
27.5
28.4
12.7
圧縮率             (%)
9
7
7
復元率             (%)
70
58
60
柔軟性(厚さの12倍の直径で)
割れない
割れない
割れない
耐油性※1     (%) 引張強さ減少率
11
28
34
厚さ変化率
2
26
4
耐燃料油性※2(%) 質量変化率
1
2
1
厚さ変化率
2
19
5
応力緩和率
25
23
22
蒸熱試験※3  (%) 引張強さ減少率
21
20
25
圧縮率
10
12
12
復元率
50
54
41
ガスシール性※4   (ml/10min)
0.1
0.1
0.3
注) 上表は測定値であり、保証値ではありません。
    ※1:油:IRM903、温度:150℃、浸漬時間:5hr
    ※2:燃料油:Fuel B、温度:室温、浸漬時間:5hr
    ※3:飽和蒸気圧力:4.9MPa、暴露時間:1hr
    ※4:ガスケットサイズ:Ф55o×Ф69o、締め付け面圧:29.4N/mm2、ガス圧:0.7MPa

製品取り扱い上の注意事項   クリンシルトップが使用できない流体
ガス系流体は水・油系流体よりも漏洩し易いので次の
点に留意してください。

区分
流体名
酸化性酸 硝酸、濃硫酸、熱硫酸、クロム酸、混酸など
酸化性塩 硝酸塩、塩素酸塩、次亜塩素酸塩など
ハロゲン混合物 臭素、フッ素、ヨウ素、二酸化塩素など
支燃性ガス 酸素(純酸素)
ガスケット形状はリング形(FR形)とし、厚さは
1.5o以下とする

ガスケットペーストを内径端面と表面に薄く(少量)
均一に塗布する

ガスケットペーストを使用する際には溶剤系の製品は
使用しないで下さい。

その他の注意事項は、カタログ「トンボブランドガス
ケット」をご参照ください。
